一、電動機節能認證概述:
電動機節能認證是獨立第三方認證機構依據相關的電動機能效標準,按照認證實施規則的要求對申請認證的節能電動機產品通過受理、送樣檢測、工廠檢查、認證決定、頒發證書以及獲證后監督、復審的連續有效的合格評定過程。
目前,電動機節能認證涉及中小型三相異步電動機和高效三相永磁同步電動機兩大類別產品,分別采用GBl8613-2006和GB/T22711-2008 兩個標準,認證依據中國質量認證中心(CQC)2009年9月發布的《中小型三相異步電動機節能認證規則》及2010年2月發布的《永磁電動機節能認證規則》。
高效電動機是指電動機產品在完成相同功能的情況下,比同種類電動機的效率高。目前在市場中是少部分產品。據統計,在我國銷售的高效三相異步電動機僅占產量的約3%。生產高效電動機對產品設計、原材料、關鍵零部件、工藝控制和生產檢測設備能力都有較高的要求,導致了電動機生產成本和價格的提高。
為了電動機節能認證工作的有效開展,CQC邀請了骨干電動機企業、檢測機構和認證機構的專家,充分考慮產品特點和行業狀況,借鑒成熟的認證模式,制定了中小型三相異步電動機和永磁電動機節能認證的實施規則。
規則中節能評價值為GB18613-2006中的2級能效指標,它和歐盟EFFI能效指標相近,這組指標作為評價高效電動機的能效指標被世界各國廣泛接受。永磁電動機的節能評價指標和三相異步電動機評價指標相近。
二、電動機節能認證模式和流程:

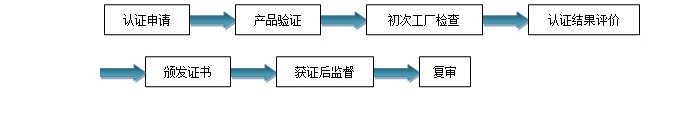

認證模式:產品檢驗+初次工廠檢查+獲證后監督。
三、認證產品適用范圍、依據標準、檢測項目及要求
認證產品適用范圍、依據標準、檢測項目及要求 表1
|
產品類別 |
適用范圍 |
依據標準 |
檢驗項目 |
檢驗要求 |
| 中小型三相異步電動機 | 690V及以下的電壓，50Hz三相交流電源供電，額定功率在0.55KW～315KW范圍內，極數為2極、4極和6極，單速封閉自扇冷式、N設計的一般用途電動機或一般用途防爆電動機 | GB18613-2006《中小型三相異步電動機能效限定值及能效等級》 | 效率功率因數GB/T 22711-2008標準中規定的全部試驗項目 | 效率應不低于節能評價植及容差要求；功率因數符合相關標準規定值及容差要求 |
| 永磁電機 | 客定電壓為380V，50Hz三相交流電源供電，額定功率在2.2KW～55KW范圍內，極數為6極和8極，轉子帶籠起動繞組的自起動高效三相永磁同步電動機 | GB/T 22711-2008《高效三相永磁同步電動機技術條件(機座號132～280)》 | 滿足GB/ T22711-2008標準中規定的全部試驗項目要求 |
四、認證單元劃分和送樣要求
1、單元劃分
節能電動機認證單元劃分是將類型、結構相同的系列產品劃分為同一認證單元,每個認證單元中按系列產品的不同機座號分為三個不同的檢測單元。機座號就是電動機的軸中心高,即電動機軸線至底腳底面的距離。電動機軸中心標高通常是為被驅動的設備廠家準備的,用來安裝定位,也基本決定了電動機的規格特性。
中小型三相異步電動機的三個檢測單元分別是1(H71-160)、2(H180-280)和3(H315355)。永磁電動機的三個檢測單元分別是1(H132-180)、2(H200-250)和3(H280)。
2、送樣要求電動機節能認證送樣要求(見表2和表3)
表2 中小型三相異步電動機樣品選取原則及數量
|
檢測單元 |
送樣數量 |
送樣要求 |
|
檢測單元1 (H71-160) |
在檢測單元1中選擇一大一小機座號的樣機各一臺 |
具體的送樣規格，由認證機構根據所申請認證單元的產品型號確定 |
|
檢測單元2 (H180-280) |
在檢測單元2中選 擇一大一小機座號的樣機各一臺 |
|
|
檢測單元3 (H315-355) |
在檢測單元3中選擇最大機座號的樣機一臺 |
表3 永磁電機樣品選取原則及數量
|
檢測單元 |
送樣數量 |
送樣要求 |
|
檢測單元1 (H132-180) |
在檢測單元1中選擇一大一小機座號的樣機各一臺 |
具體的送樣規格，由認證機構根據所申請認證單元的產品型號確定 |
|
檢測單元2 (H200-250) |
在檢測單元2中選 擇一大一小機座號的樣機各一臺 |
|
|
檢測單元3 (H280) |
在檢測單元3中選擇最長鐵芯的樣機一臺 |
五、電動機節能認證需要關注的條件和特殊要求
1、申請的預審環節
電動機節能認證在企業正式提交申請前,特別安排了受理工程師聯系申請人進行資料預審。資料預審是對企業是否滿足節能認證要求的預先審查,需要企業提供書面資料。審查的主要內容是企業的設計能力、生產工藝控制、生產和檢測設備能力等。電動機節能認證實施規則中對這些方面有相對較高的要求,可能會讓目前的一般電動機企業出現不通過。經審查企業基本條件滿足認證要求后,再通知企業提交正式申請。這樣可以避免一些企業不清楚節能認證的要求,盲目提交申請,結果出現產品檢驗不合格或工廠檢查不通過的情況,提前規避了企業的認證風險,為企業提供積極的服務。
2、電動機節能認證產品必須滿足安全要求
依據GB/T15320-2001《節能產品評價導則》中的基本要求,節能產品必須在基本性能尤其是安全性能方面滿足相關標準要求。申請認證的節能電動機產品,在小功率電動機強制認證范圍內的必須提供CCC證書,其他產品可提供CQC標志認證證書,或提供經中國國家實驗室認可委員會認可的、實驗室出具的、有效的、符合GB755標準及GB14711標準的檢驗報告,或增加相應的隨機檢測項目。對一般用途的防爆電動機,申請人應提供防爆電動機生產許可證。
3、申請電動機節能認證的企業必須具有設計開發能力
申請電動機節能認證的企業必須具有設計開發能力,這是電動機節能認證工廠檢查的重要內容,是節能電動機效率水平一致性的重要保障。企業必須在設計開發策劃、評審驗證、確認和設計轉化等各個環節滿足認證要求。
4、申請電動機節能認證的企業必須具備關鍵生產過程及控制能力
影響電動機效率的關鍵生產過程控制對高效電動機產品的質量非常重要,認證企業必須具備要求的關鍵生產過程,并對其進行嚴格的控制。中小型三相異步電動機企業必須具備的關鍵生產過程是鐵心疊壓、轉子鑄鋁、絕緣處理、轉子動平衡、繞嵌線、裝配。
永磁電動機企業必須具備的關鍵生產過程是鐵心疊壓、繞嵌線、絕緣處理、轉子制造、轉子動平衡、裝配。
5、企業的檢測設備必須滿足認證要求
企業的檢測設備能力對高效電動機的產品質量控制非常重要,企業必 須具備認證要求的檢測設備能力。
中小型三相異步電動機生產企業必須具備完成所申請認證產品確認檢驗的設備能力。應具備絕緣電阻測試儀、直流電阻測試儀、電參數測量儀、測溫儀、匝間沖擊耐壓儀、耐壓試驗臺、負載設備、電源( 發電動機組、調壓器、靜止電源)。
永磁電動機生產企業必須具備完成所申請認證產品例行檢驗的設備能力。應具備絕緣電阻測試儀、直流電阻測試儀、電參數測量儀、測溫儀、匝間沖擊耐壓儀、耐壓試驗臺、電源(發電動機組、調壓器、靜止電源)。
六、初始工廠檢查和獲證后監督
工廠檢查的基本原則是:以能耗指標/效率為核心、以研發/設計——采購——生產和進貨檢驗——過程檢驗——最終檢驗為兩條基本檢查路線、突出關鍵/特殊生產過程和檢驗環節、對影響產品能效的關鍵零部件/原材料進行現場一致性確認,并對工廠的生產設備、檢測資源配置以及人員能力情況進行現場確認。
企業獲證后年度監督檢查間隔不超過12個月,根據CQC/F002-2009 《資源節約產品認證工廠質量保證能力要求》進行監督檢查、獲證產品一致性檢查和監督抽樣。樣品應在工廠生產的合格品中(包括生產線、倉庫、市場)隨機抽取,每個生產廠(場地)的每個認證單元同型號抽取3臺樣品。3臺樣品中選兩臺檢測,如兩臺都合格,則判定該次監督抽樣合格；如兩臺都不合格,則判定該次監督抽樣不合格；如兩臺中有1臺不合格,則做第3臺檢測,如第3臺檢測合格,則判定該次監督抽樣合格；如第3臺檢測不合格,則判定該次監督抽樣不合格。這種抽樣方式,對獲證產品效率的一致性和穩定性進行了較為充分的控制。
